Osmikanálový vylepšený mikrofonní předzesilovač z konzole SSL® ORIGIN s nastavitelným charakterem a vestavěným AD převodníkem
V 2U vysokém šasi PureDrive OCTO se skrývá osm samostatných předzesilovačů PureDrive™, které debutovaly ve velkoformátové studiové konzoli ORIGIN od výrobce. Jejich zvláštností je, že kromě čistého, transparentního zvuku nabízejí po zapnutí funkce "drive" agresivnější zvuk bohatý na harmonické. Oproti původním plánům získal PureDrive OCTO třetí režim nazvaný "Asymmetric Drive", který obohacuje sudé harmonické.
Spousta možností připojení, všestranné předzesilovače, převodník a skvělá kvalita, na kterou jsme u SSL zvyklí. Podívejme se podrobněji, co PureDrive umí!
3 charakteristiky v 1 předzesilovači!

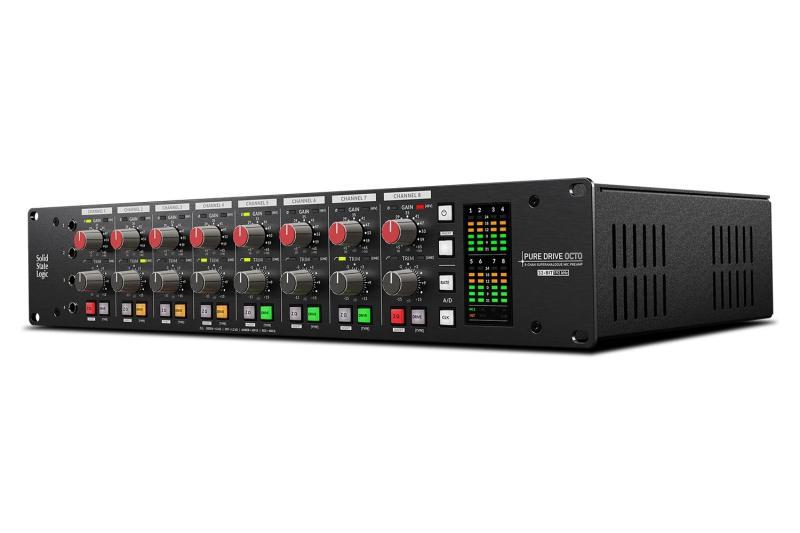

PureDrive OCTO následuje stejnou designovou filozofii jako dříve uvedený kompresor BUS+, což znamená, že signálová cesta neobsahuje mechanické komponenty. V obvodu nejsou žádné spínače, relé ani potenciometry. Místo nich najdeme digitálně řízenou analogovou elektroniku, se kterou můžeme interagovat stejně jako s plně analogovým zařízením. Polohu ovládacích prvků na předním panelu čte mikrokontrolér, který podle toho nastavuje chování elektroniky v pozadí. Hlavní motivací tohoto konstrukčního principu byla kromě dlouhodobého bezproblémového provozu také neuvěřitelně přesná shoda jednotlivých kanálů.
Na kanál můžeme maximálně zesílit o 80 decibelů pomocí kombinace ovladačů gain a trim. S 11polohovým aretačním ovladačem gain můžeme dosáhnout až 65 decibelů, poté můžeme jemně doladit úroveň signálu pomocí trim potu v rozsahu +/- 15 dB.
Na kanál můžeme také samostatně zapnout high-pass filtr.
Dole můžeme volit mezi mikrofonními a linkovými vstupy, a na přední straně zařízení najdeme také 4 vysokoimpedanční nástrojové vstupy. Výhodou zařízení je přepínatelná vstupní impedance pro mikrofonní signály, která v tomto případě není nastavena pouze mezi dvěma diskrétními hodnotami. PureDrive nabízí následující možnosti: 400Ω, 600Ω, 1.2kΩ a 12kΩ. Díky tomu můžeme jemně doladit zvuk nebo se téměř dokonale přizpůsobit doporučenému přizpůsobení mikrofonu použitého jako zdroj. Impedance linkových a nástrojových vstupů je pevná 22kΩ, respektive 1MΩ.
Převodníky
PureDrive OCTO, stejně jako mnoho jiných 19" rackových balíčků předzesilovačů, obsahuje integrovaný převodník, který v tomto případě může vzorkovat s maximální hloubkou 32 bitů při frekvenci 192 kHz. Na pravé straně předního panelu můžeme zvolit vzorkovací frekvenci - pokud jsme na vlastním hodinovém signálu - a také zdroj hodinového signálu, který lze kromě vestavěného získat z Word Clock nebo ADAT.
Signál lze vyvést přes ADAT, standardem AES-EBU na XLR portu nebo přes USB-C konektor.
V případě USB je k dispozici maximální rozlišení 32 bitů/192 kHz. ADAT porty podporují vzorkovací multiplexing (SMUX), takže výstup je následující: 8 kanálů při 44.1/48 kHz duplikováno na obou portech; 88.2/96 kHz 4 kanály na port; 176.4/192 kHz 4 kanály po dvou.
Kromě toho lze konektory AES-EBU a ADAT přepnout na výstup, takže zařízení může fungovat téměř jako plnohodnotné rozhraní, přehrávající zvuk DAW na digitální výstupy.
Konektory

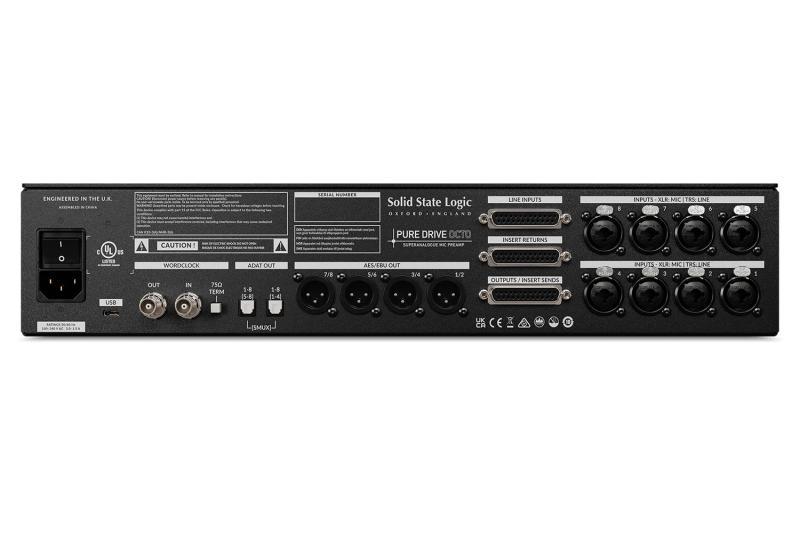

Začněme s analogovou doménou, na zadní straně najdeme 8 mikrofonních/linkových vstupů na kombinovaných konektorech. Výstupy/inserty send a return dráhy, stejně jako sekundární body pro připojení linky, jsou dostupné přes DB25 konektor.

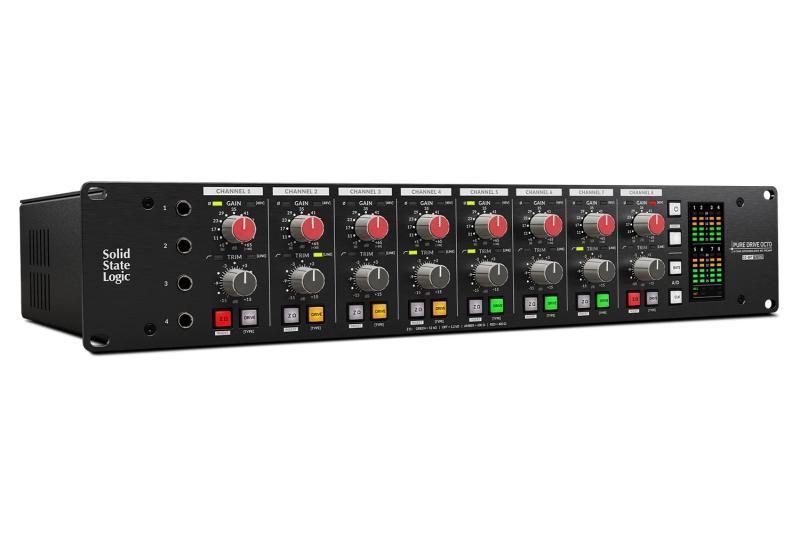

Vysokoimpedanční nástrojové vstupy jsou na přední straně.
Od této chvíle je vše digitální, pokud jde o připojení. Na kanálový pár je k dispozici 1 AES-EBU a na všechny kanály 2 ADAT výstupy.
