HK Audio IL 80-TB/TW
IL 60-TB/TW a IL 80-TB/TW jsou mimořádně kompaktní dvoupásmové, plnorozsahové reproboxy s vestavěnými pasivními výhybkami. Jsou osazeny přímovyzařujícím 6,5" (8") basovým reproduktorem v bass reflex ozvučnici a 1" výškovým reproduktorem. Kromě jasného a výrazného posílení hlasu poskytují IL 60-TB/TW a IL 80-TB/TW dobrou zvukovou kvalitu.
V závislosti na požadavcích na akustický tlak jsou ideální pro ozvučení v blízkém poli a jako pozadí pro krátké vzdálenosti, například v barech, foyer a podobně. Díky svým kompaktním rozměrům se nenápadně integrují do jakéhokoli prostoru.
Vlastnosti IL 80-TB/TW:
- 60 W RMS, 8" + 1" kopulovitý výškový reproduktor, 8 ohmů, vestavěný přepínatelný 100 V transformátor, max SPL 109 dB, polymerová ozvučnice v bílé/černé barvě, nástěnný držák včetně, svorky
Konstrukce ozvučnice a mechanické prvky:

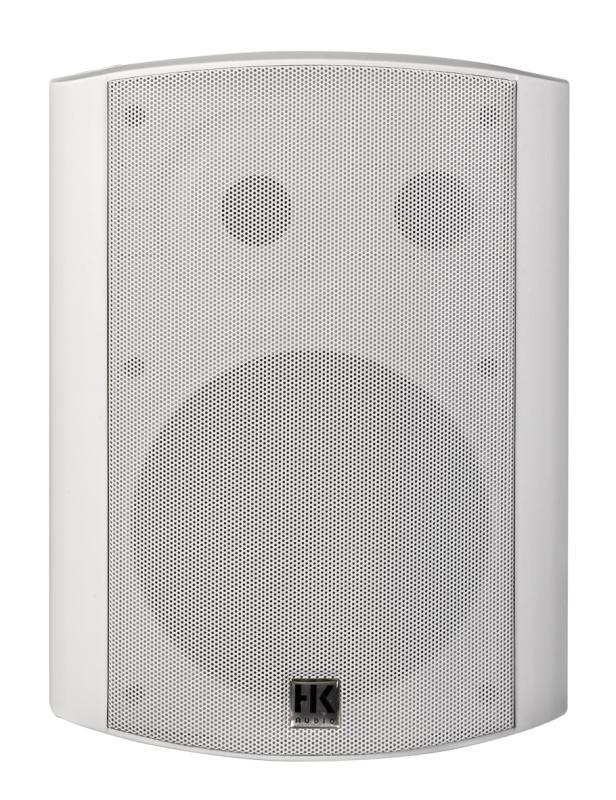

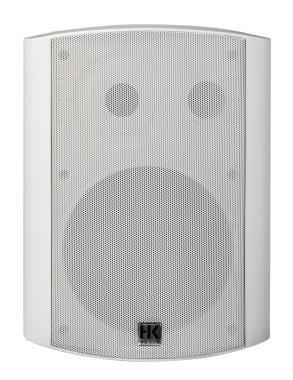

- Dostupná ve standardních barvách černá nebo bílá, IL 80-TB/TW má polymerovou ozvučnici. Kovová mřížka kryje přední stěnu.
- IL 80-TB/TW je trapezoidní, s žádnými dvěma panely paralelně uspořádanými. Tento design zabraňuje stojatým vlnám uvnitř ozvučnice, čímž eliminuje nežádoucí vrcholy a údolí ve frekvenční charakteristice. Její trapezoidní tvarování činí ozvučnici ideální pro montáž do rohů.

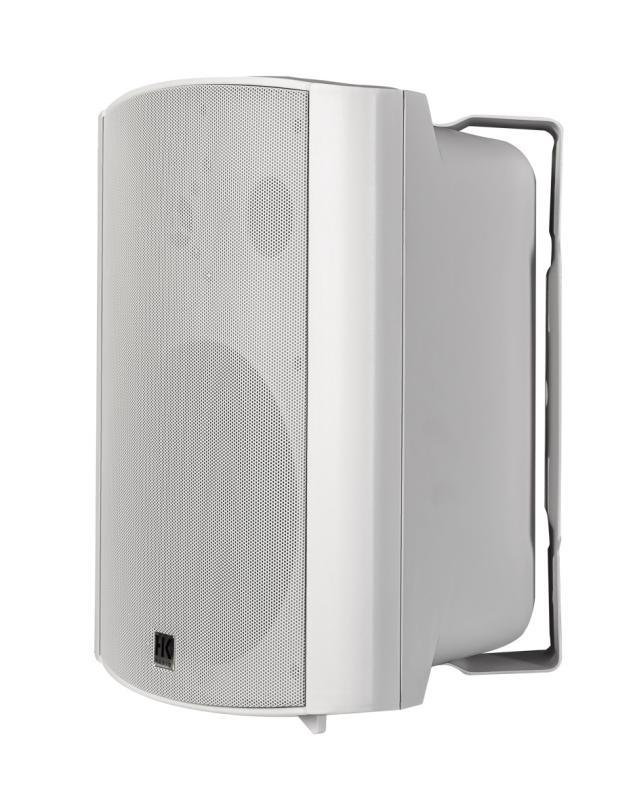

- IL 80-TB/TW váží 5,4 kg. Ozvučnice je 27 cm široká, 37 cm vysoká a 22 cm hluboká. Továrně dodávaný nástěnný držák se připevňuje na horní a dolní část IL 80-TB/TW. Umožňuje rychlou a snadnou montáž a vyrovnání pod různými úhly.

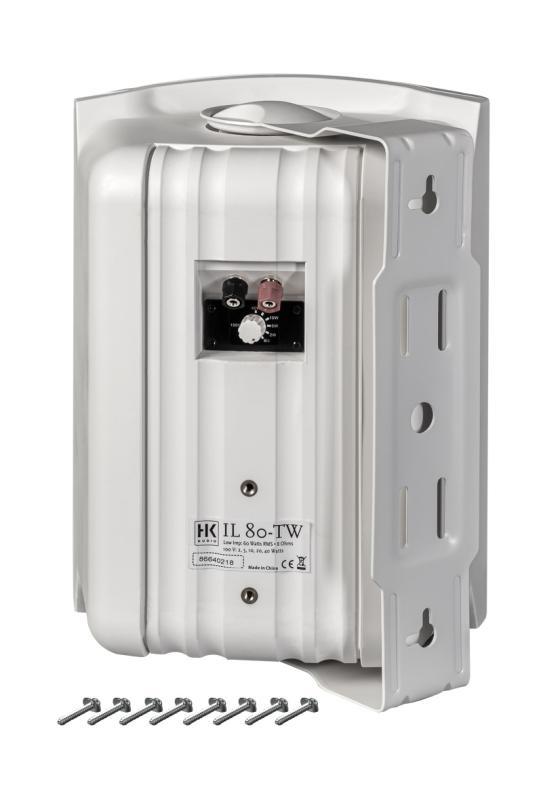

- Na zadní straně IL 80-TB/TW se nachází pár svorek, které umožňují přímé připojení reproduktorových kabelů bez konektorů. Standardní přiřazení svorek je červená = kladná a černá = záporná.
Elektrická a akustická data:
- IL 80-TB/TW obsahuje 8" basový reproduktor a 1" výškový reproduktor s neodymovými magnety. Oba reproduktory jsou konfigurovány v dvojité axiální sestavě a jsou řízeny vnitřní pasivní výhybkou. Frekvence výhybky je 2,5 kHz se sklony 6 dB na oktávu pro basový reproduktor a 12 dB na oktávu pro výškový reproduktor.
- Jmenovitá kapacita IL 80-TB/TW je 60 wattů RMS při impedanci 8 ohmů. Poskytuje 89 dB (1W/1m) SPL, měřeno za poloprostorových podmínek. Maximální SPL za stejných podmínek ve vzdálenosti jednoho metru je 109 dB při 10% THD. Frekvenční rozsah je od 60 Hz do 20 kHz. Díky tomu je IL 80-TB/TW schopna poskytovat posílení řeči a pozadí bez nutnosti dalšího subwooferu.
- IL 80-TB/TW obsahuje vestavěný přepínatelný 100 V transformátor s pěti výkonovými odbočkami. Na zadním panelu ozvučnice je otočný přepínač sloužící k výběru pěti možností výkonových odboček (2, 5, 10, 20, 40 W). To umožňuje nastavit úroveň bez nutnosti otevírání ozvučnice IL 80-TB/TW.
Architektonické specifikace:
- Profesionální dvoupásmový, plnorozsahový reproduktorový systém, IL 80-TB/TW je osazen 8" reproduktorem a 1" výškovým reproduktorem kalibrovaným pro poskytování dobré zvukové kvality a jasného, výrazného posílení hlasu. Reproduktor pro nízké/střední frekvence je umístěn v přesně laděné bass reflex ozvučnici.
- Dostupná v černé nebo bílé, trapezoidní ozvučnice je vyrobena z polymeru. Žádné dva panely nejsou paralelní. Nástěnný držák je součástí pro rychlou a snadnou instalaci a mřížka chrání přední stěnu.
- Ozvučnice obsahuje vnitřní pasivní výhybku, která rozděluje signál na 2,5 kHz se sklony 12 dB/oct pro výškový reproduktor a 6 dB/oct pro 8" reproduktor. Frekvenční rozsah je od 60 Hz do 20 kHz (± 3 dB), s 89 dB axiální citlivostí v hlavním směru vyzařování @ 1W/1m za poloprostorových podmínek a 109 dB maximálním SPL při 10% THD za poloprostorových podmínek. Jmenovitý výkon je 60 wattů RMS. Impedance je 8 ohmů nebo jak je určeno přepínatelným 100 V transformátorem a pěti volitelnými výkonovými odbočkami (2, 5, 10, 20, 40 W).
Specifikace:
- Jmenovitý výkon (RMS): 60 W
- Výkon (program): 120 W
- Výkon (špičkový, 10 ms): 180 W
- Výkonové odbočky transformátoru: 2, 5, 10, 20, 40 W, Vypnuto
- Napětí transformátoru: 100 V
- Impedance: 8 ohmů
- Frekvenční rozsah (± 3 dB): 60 Hz až 20 kHz
- Frekvenční rozsah (-10 dB): 50 Hz až 20 kHz
- Axiální citlivost (1W/1m, poloprostor): 89 dB
- Maximální SPL (3 % THD, poloprostor): 107 dB
- Maximální SPL (10% THD, poloprostor): 109 dB
- Maximální SPL (vypočítáno při špičce): 110 dB
- Reproduktor pro nízké/střední frekvence: 8" woofer
- Výškový reproduktor: 1" HF tweeter
- Frekvence výhybky, pasivní: 2,5 kHz
- Konektory: 1 pár svorek
- Materiál ozvučnice: polymer
- Barva: černá nebo bílá
- Přední kryt: kovová mřížka
- Možnosti montáže: továrně dodávaný nástěnný držák, 2x 6,3 mm pouzdra
- Hmotnost: 5,4 kg/ 11,88 lbs.
- Rozměry (Š x V x H): 27 x 37 x 22 cm
