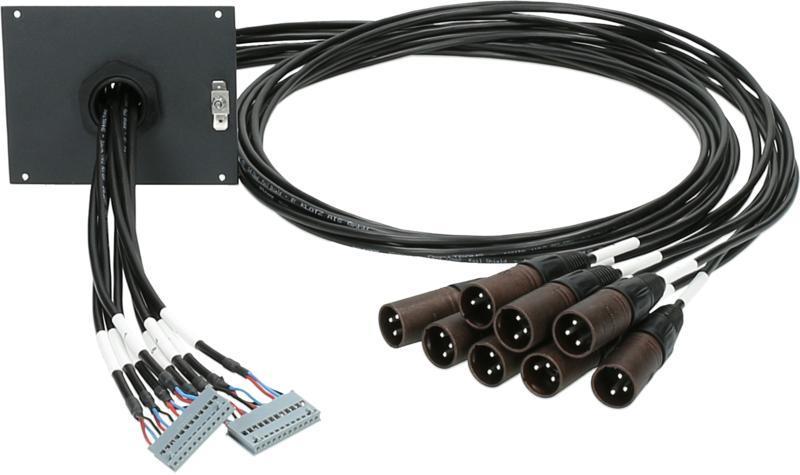

8kanálový SUB Patch modul - 21 HP, 2 x SIL, 8 x XLR 3p M
Naše volně konfigurovatelné Modular Interface Systems (MIS) se nejlépe uplatní v těchto Patch Modulech. K dispozici v 8-, 12-, 16- a 24-kanálových modelech, jsou ideálním řešením pro situace zahrnující 1:1 odběr signálu, např. ze standardních XLR modulů MIS do digitální stage boxu. Flexibilita instalace byla začleněna do designu; moduly MISS .. FX .. lze instalovat na přední nebo zadní stranu rámu MIS-FR2, s předním nebo zadním fanoutem podle požadavků. Fanouty mohou být dodány jako XLR 3-pin F nebo M v délkách 0,8 nebo 1,5 m. Strana racku má 12-pinové SIL konektory pro přímé připojení k dalším MIS modulům. Při šířce pouze 21 HE lze až čtyři z těchto patch modulů instalovat vedle sebe ve standardním racku šířky 19”. Použitý kabel je také vhodný pro digitální systémy s charakteristickou impedancí 110 ohmů. Pro větší přehlednost mohou být fanout XLRy barevně kódovány pomocí kódovacích kroužků. Rychlé, přehledné a tak jednoduché na použití – obrovská výhoda, zejména pro profesionální nastavení kabeláže na jevišti, kde čas jsou peníze!
Vlastnosti produktu
- pro připojení MIS XLR modulů s digitálními stageboxy např. jako 1:1 split 2. univerzální instalace: pigtail lze nainstalovat vzadu nebo vpředu 3. pro použití s analogovými a digitálními 4. barevné kódovací kroužky (XCR..) lze použít pro pozdější barevné kódování 5. šířka: 21 HP 6. výška: 2 RU
Specifikace
- Kód: MISS08FXM0
- kanály: 8
- Montážní jednotka: 21
- Vstupy a výstupy — Konektor 1: 2x SIL 12p (F)
- Vstupy a výstupy — Konektor 2: 8x XLR 3p (M)
- Délka rozvětvení: 800 mm
