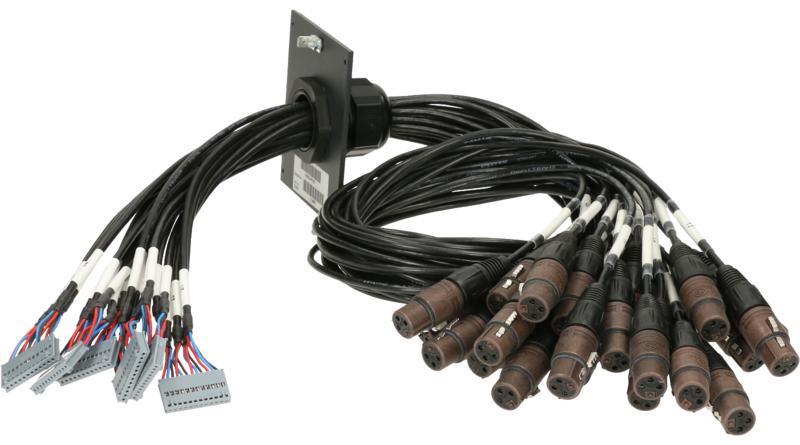

24kanálový SUB patch modul - 21 HP6 x SIL - 24 x XLR 3p F
Náš volně konfigurovatelný koncept Modular Interface Systems (MIS) se nejlépe uplatní v těchto patch modulech. K dispozici v modelech s 8, 12, 16 a 24 kanály, jsou ideálním řešením pro situace zahrnující 1:1 odběr signálu, např. z MIS standardních XLR modulů do digitální stage boxy. Flexibilita instalace byla zahrnuta do návrhu; moduly MISS .. FX .. lze instalovat na přední nebo zadní stranu rámu MIS-FR2, s předním nebo zadním fanoutem podle požadavků. Fanouty mohou být dodávány jako XLR 3-pin F nebo M v délkách 0,8 nebo 1,5 m. Na straně racku jsou 12-pinové SIL konektory pro přímé připojení k dalším MIS modulům. S šířkou pouze 21 HE lze až čtyři z těchto patch modulů instalovat vedle sebe ve standardním racku o šířce 19”. Použitý kabel je také vhodný pro digitální systémy s charakteristickou impedancí 110 ohmů. Pro větší přehlednost mohou být fanout XLRy barevně označeny pomocí kódovacích kroužků. Rychlé, přehledné a tak jednoduché použití – obrovská výhoda, zejména pro profesionální scénické kabelové instalace, kde čas jsou peníze!
Vlastnosti produktu:
- pro připojení MIS XLR modulů s digitálními stageboxy, např. jako 1:1 split
- univerzální instalace: pigtail lze instalovat vzadu nebo vpředu
- pro použití s analogovými a digitálními systémy
- barevné kódovací kroužky (XCR..) lze použít pro pozdější barevné kódování
- šířka: 21 HP
- výška: 2 RU
Specifikace:
- Kód: MISS24FXF2
- kanály: 24
- montážní jednotka: 21
- ukončení (přední): 6x SIL 12p female
- ukončení (zadní): 24x XLR 3p female
- délka fanoutu: 1500 mm
